中国西电新产品发布 | ±408kV/±816kV快速高压直流旁路开关

±408kV/±816kV快速高压直流旁路开关

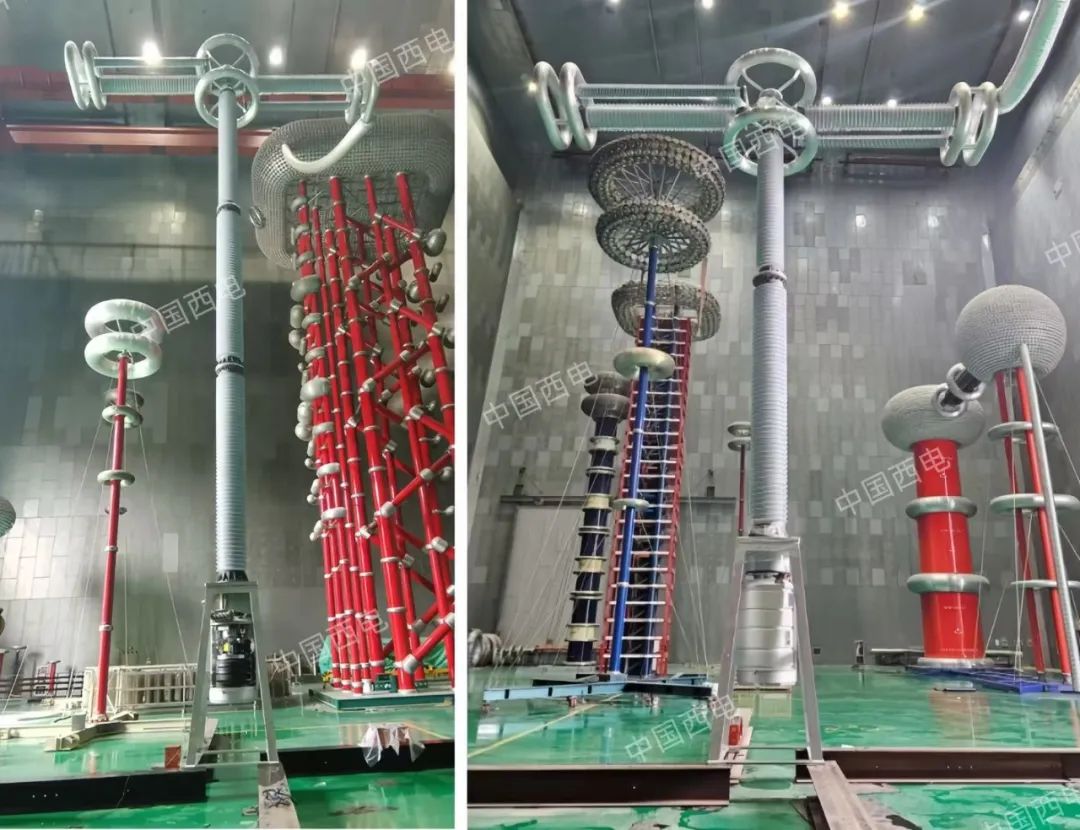

由中国西电所属西开有限自主研制的世界首台基于“快速合闸技术+小开距绝缘强化技术+大直流电流转移技术”新一代±408kV/±816kV快速高压直流旁路开关，解决了柔性直流特高压直流工程灵活控制对直流开关设备提出快速响应和高电气性能的难题，代表了快速高压直流旁路开关的国际最高水平。项目成果推动了柔性直流输电技术创新与产业升级，助力特高压直流工程高质量发展。

产品通过中国机械工业联合会组织的产品鉴定，综合技术性能达到国际领先水平。

▪ 产品用途

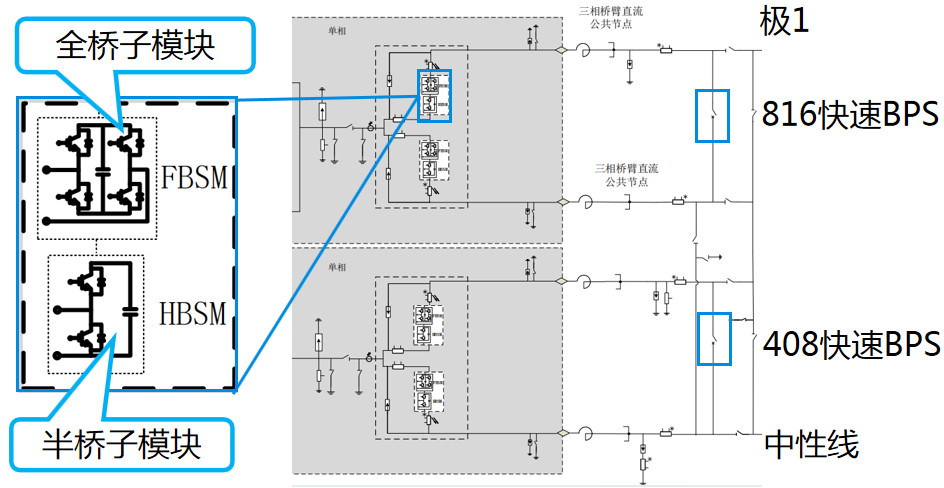

直流旁路开关用来实现换流桥的投入和退出，不影响换流桥正常功率输送。在传统直流输电系统中，通常要求直流旁路开关合闸时间≤60ms；在新型柔性直流输电系统中，高压直流旁路开关并联在模块化多电平换流器（MMC）两端，可实现故障快速隔离与恢复，增强系统的灵活性和稳定性。

当MMC故障时，高压直流旁路开关快速合闸响应能够迅速应对电网波动和故障，可效降低避雷器的能量配置，降低系统能量冲击，有利于换流站系统安全稳定运行。因此对旁路开关合闸时间提出了严苛的要求，要求合闸时间≤25ms。

▪ 主要技术参数

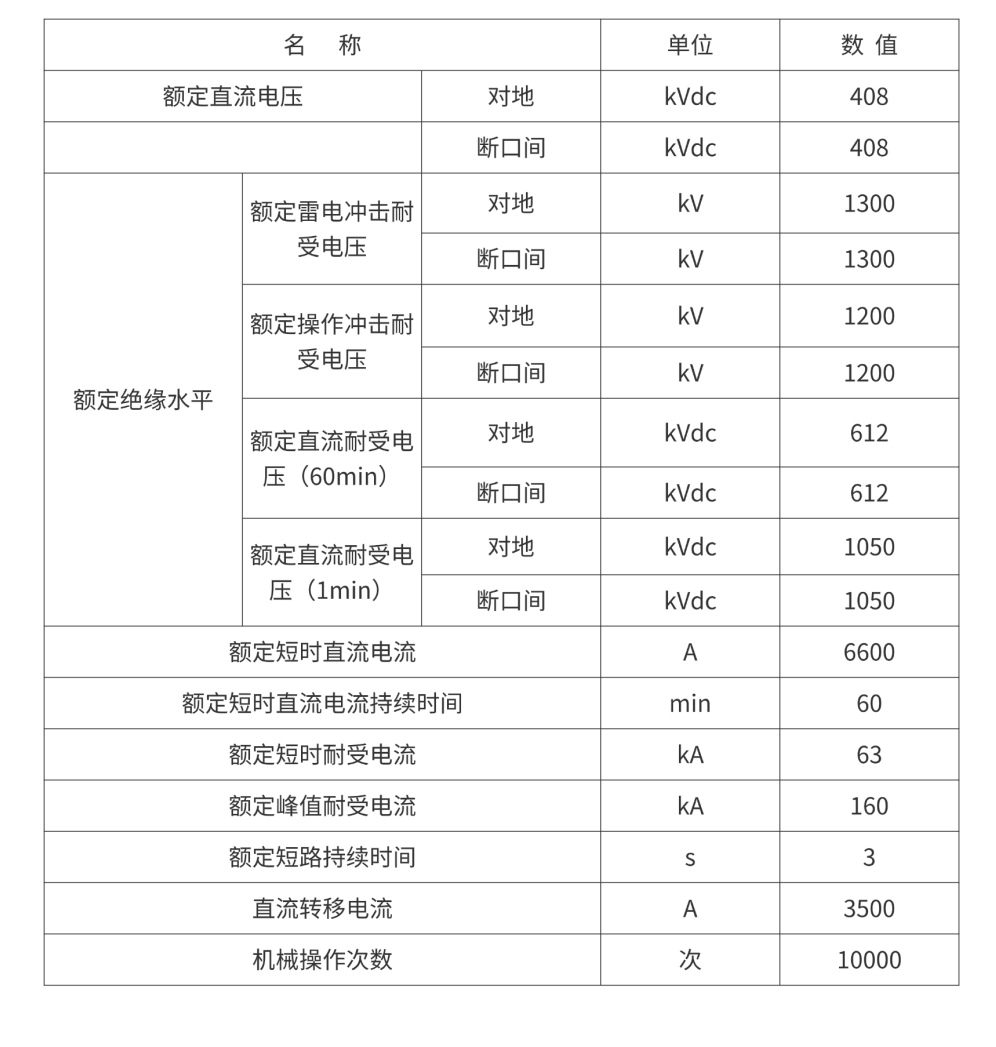

表1 ±408kV快速高压直流旁路开关

主要技术参数

表2 ±816V快速高压直流旁路开关

主要技术参数

▪ 技术特点及创新点

01

合闸响应快：合闸时间为≤25ms，较常规产品合闸时间缩短58%，满足新型柔性直流系统对直流开关设备提出快速响应的新要求

02

绝缘性能优异：断口直流耐压1050kV/1min，满足新型柔性直流系统对直流开关设备提出高电气参数的新要求

03

直流电流转移能力强：直流电流转移DC3500A，较常规直流转移电流提升40%。国际上首个完成大直流转移电流的快速高压直流旁路开关

04

机械可靠性高：采用快速响应电磁阀、多级柔性缓冲液压机构和高强度轻量化传动链，降低了机械冲击，提高了断路器稳定性，机械寿命达到10000次
