霍尔电流传感器在工业无人机动力系统的应用

摘要：工业无人机动力系统存在大动态脉冲电流、宽温域、强电磁干扰等工况。霍尔电流传感器凭借原副边电气隔离、非接触式交直流脉冲电流检测、微秒级响应特性，为飞控与电源管理单元提供电流感知输入。本文结合AHKC-BS闭口霍尔传感器参数，阐述无人机配置霍尔检测的机理、应用场景及工程约束。

关键词：工业无人机；霍尔电流传感器；动力监测；SOC估算；电气隔离

一、无人机配置霍尔电流检测的必要性

无人机动力电池电调无刷电机链路存在剧烈瞬态电流波动。传统电压法估算SOC受动态压降影响误差显著；串联分流电阻采样会引入导通损耗、发热及接触漂移，大电流场景可靠性受限。霍尔传感器基于霍尔效应实现非侵入式测流，核心价值如下：

1. SOC安时积分测算：通过实时电流积分统计电池放电容量，配合电压温度补偿，获取高精度剩余容量，支撑低电量返航、过放电保护逻辑，消除单纯电压判读带来的续航误判风险。

2. 原副边电气隔离：如AHKC-BS具备2.5kV绝缘耐压，主功率导体仅穿过穿孔，不切断功率回路，无串联阻抗附加损耗，规避大电流下采样器件发热失效风险，提升动力回路安全裕度。

3. 瞬态故障捕获：无人机电机堵转、桨叶磕碰、电调短路、载荷故障会产生μs级冲击电流。AHKC-BS响应时间≤5μs，带宽0~20kHz，可捕捉直流、交流及电机换向脉冲分量，飞控依据电流特征完成过流识别、功率限制、故障保护，抑制炸机、电池热失控风险。

4. 宽环境适应性：工作温度-40℃~85℃，适配野外高低温作业；非接触结构隔离功率侧热传导，降低温度漂移对测量精度的干扰。

5. 复合电流兼容：可同时采集直流母线电流与电机耦合的高频脉冲分量，为动力标定、故障诊断提供完整波形数据源。

二、机载典型应用场景

1. 整机母线监测：动力电池输出线缆穿过传感器穿孔，采集整机总放电电流，接入飞控ADC通道，实现整机功耗统计、安时积分SOC计算、整机过流保护，适配50-500A大功率工业无人机。AHKC-BS输出±5V/±4V电压信号，适配机载采集单元输入接口。

2. 单电机支路检测：多冗余构型下对各电机供电支路测流，比对各路电机电流特征，识别桨叶损伤、轴承卡滞等单体故障，支撑动力重构控制。

3. 机载载荷监控：对光电吊舱、植保执行机构等负载做电流监测，完成工作状态判别与载荷侧短路保护，避免载荷故障拖垮整机供电。

4. 台架标定测试：动力系统地面试验阶段，用于油门电流特性测试、电池放电特性标定，辅助飞控控制参数调优。

三、AHKC-BS传感器机载适配与工程限制

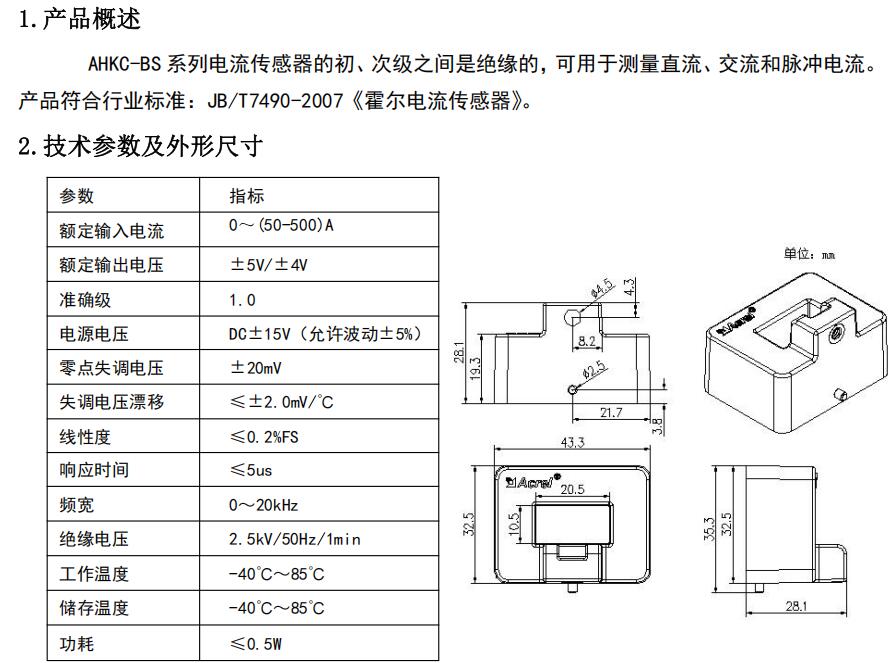

AHKC-BS为闭环闭口霍尔传感器，精度1.0级，线性度≤0.2%FS，零点失调±20mV，供电DC±15V，功耗≤0.5W。

1. 适配优势：量程50-500A覆盖中大工业无人机母线等级；微秒级响应、20kHz带宽满足瞬态脉冲电流采集；高绝缘耐压提升机载抗浪涌、抗电磁干扰能力；模拟电压输出兼容通用工控采集模块。

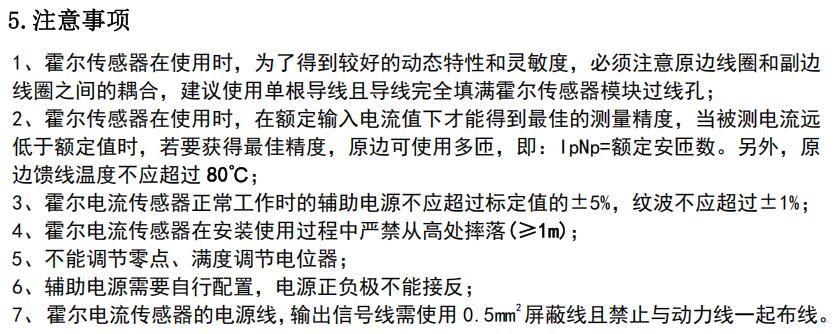

2. 机载工程约束

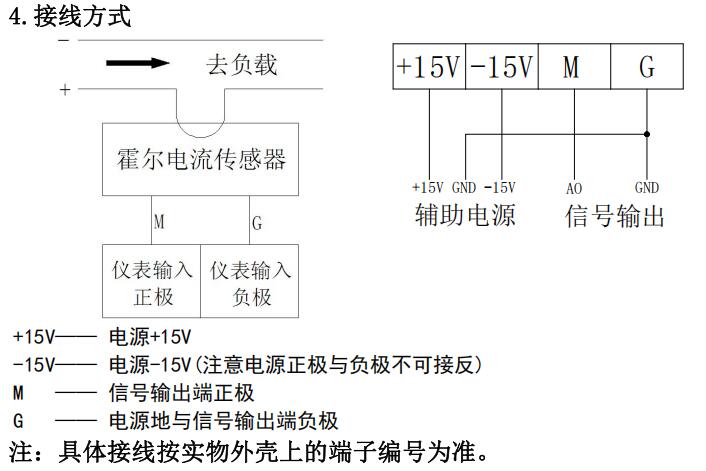

- 需要独立DC±15V双路辅助电源，通用飞控无原生±15V输出，机载必须增设隔离电源模块，电源波动控制在±5%以内，纹波≤1%。

- 布线采用0.5mm2屏蔽线缆，功率主线尽量填满穿孔，信号线与动力功率线分层布线，抑制空间电磁耦合干扰。

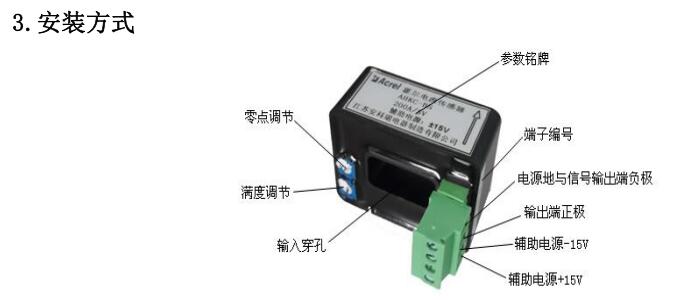

- 禁止机载现场调节零点、满度电位器；规避跌落冲击，防止磁路性能劣化。

- 原边尽量采用单根导体穿芯，被测线缆温度不高于80℃；小电流工况可采用多匝穿芯，满足IpNp等于额定安匝数，保证测量精度。

四、结语

霍尔电流传感器解决了大功率无人机动力系统电流精确感知难题，隔离式检测架构相较分流采样在安全性、瞬态响应、复杂电流测量上具备明显优势。在选型应用中需要重点关注供电条件、布线抗干扰、磁路安装条件，匹配机载振动、温度环境，方可充分发挥其测量性能，保障无人机动力系统运行安全。
