医院配电系统谐波治理：从临床风险到安科瑞ANAPF治理实践

一、为什么医院配电系统需要“特殊对待”

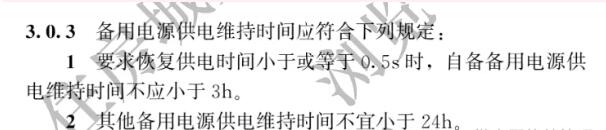

依据《医疗建筑电气设计规范》（JGJ 312-2013），医院关键区域（手术室、ICU、影像科）对供电“零容忍”的核心要求：

供电连续性：自动恢复供电≤0.5秒，采用“双路市电+UPS+柴油发电机”三级架构，医用IT隔离电源确保单点故障不断电。

电能质量：电压波动≤±1.5%，频率精度≤±0.1Hz，大型影像设备输入谐波畸变率<5%，具备快速稳压能力防设备死机。

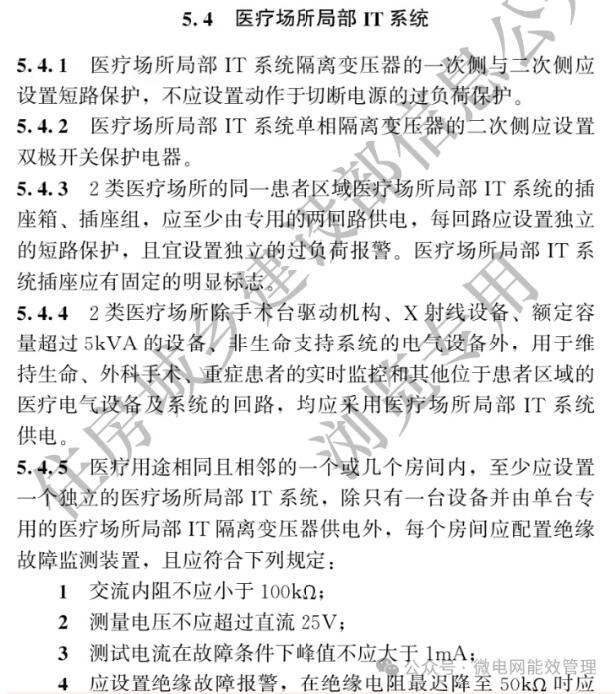

3.安全防护：IT系统故障电流≤1mA，绝缘监测报警阈值50kΩ，强制等电位联结，1/2类场所须用TN-S或IT系统防外壳带电。

二、医院谐波源图谱：谁在“污染”电网

2.1大型影像设备（谐波“重灾区”）

CT机因整流+逆变双重环节，谐波畸变率可达30%~45%，部分高达60%；MRI受射频脉冲和交变磁场影响，畸变率约20%；X光机/DSA/直线加速器为瞬时性冲击负荷，畸变率30%~50%。

2.2 辅助电气设备（“隐形贡献者”）

变频空调与通风风机THDi可达33%以上，以5次、7次谐波为主；LED/荧光照明在三相四线制下，3次谐波叠加易致中性线电流过载。

2.3 IT与UPS系统

服务器、PC开关电源及UPS的整流/逆变环节，是3、5、7次谐波的主要来源。

2.4 谐波特征小结

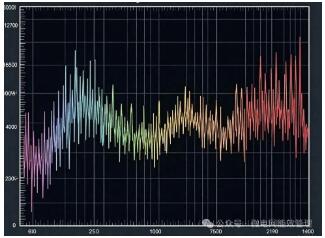

医院谐波以3、5、7次低次谐波为主，具有频谱宽、畸变率高、时变性强的特点。

三、谐波对医院的三重威胁：从设备到临床

临床安全：影像伪影致诊断失真，生命支持设备信号受扰，手术设备杂波可能引发意外电刺激。

设备资产：变压器过热老化、电容器烧毁，精密设备电源模块故障率升高、寿命缩短。

电气安全与能耗：中性线谐波叠加致线缆过热存火灾隐患，线路损耗增加推高隐性电费支出。

四、安科瑞医院谐波治理方案

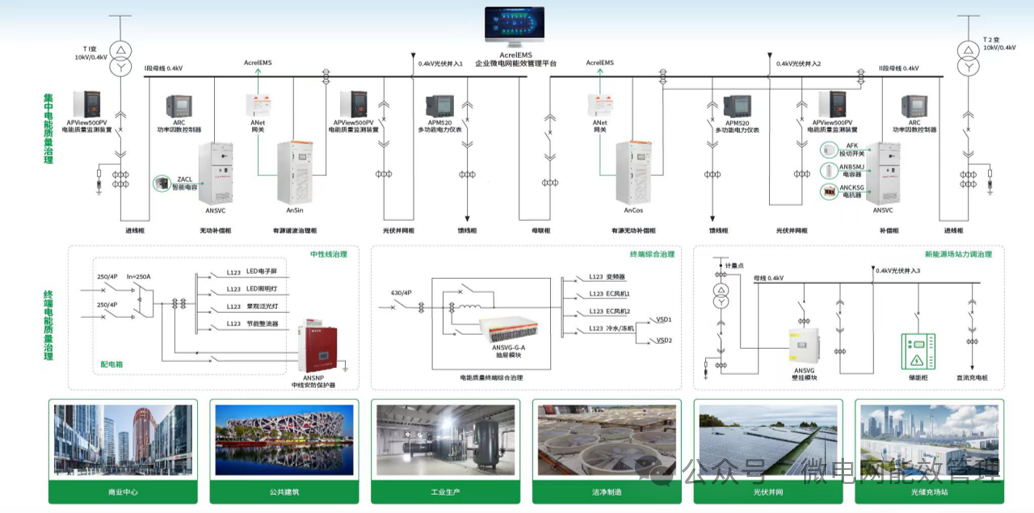

“监测+治理”双层架构：APView500负责电能质量监测与预警，ANAPF负责动态治理

集中补偿与就地补偿相结合的策略

有源电力滤波器核心功能

动态抑制谐波，实时监测并消除电网中因非线性负载产生的谐波电流，是保障电力系统稳定的关键装置。

技术指标:严控THD畸变率，将总谐波畸变率控制在国家标准允许范围内确保供电质量符合规范要求。

应用价值:设备安全卫士，净化电能质量，有效保护用电设备免受谐波侵害提升整体运行效率与寿命。

针对医院场景的适配性设计

动态响应能力：CT、MRI等设备断续工作、电流波动快，ANAPF的≤5ms响应速度适配这一特征

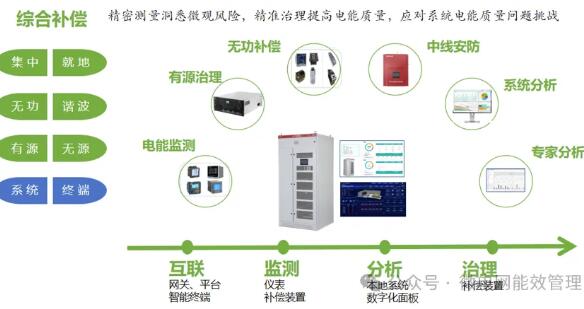

谐波与无功综合补偿：医院不仅需要滤除谐波，还存在功率因数问题，ANAPF兼具无功补偿功能，一机两用。

三相不平衡治理：医院单相负载分布不均，ANAPF可同步治理三相不平衡

模块化与冗余设计：标准模块化结构，便于运维和扩容，适配医院分期改造需求

五、谐波治理是医院电气安全的“隐形防线”

谐波治理它不似手术刀般显眼，却默默守护着每一台精密设备的稳定运行——滤除谐波干扰，让CT图像清晰、监护数据精准、手术设备零误动；消除过热隐患，延长核心设备寿命，降低隐性能耗。安科瑞以"监测+治理+运维"全链路闭环方案，将被动抢修转为主动防御，用纯净电力筑牢医疗安全的电力底座，让每一次诊疗都安心无忧。
