引言

新型电力系统建设提速，微电网成为工商业园区、海岛、偏远地区消纳光伏、储能、充电桩资源的核心载体。一套稳定可靠的微电网，不止依赖光伏逆变器、储能变流器，智能电力仪表与通信协议才是数据流转的神经脉络。电压、电流、功率、双向电量、电能质量数据能否精准、稳定上传，直接决定能耗核算、功率调控、并网验收能否顺利落地。

不同通信协议各司其职，选错协议容易出现数据丢包、计量不合规、无法对接调度平台等难题。本文结合安科瑞全系列智能表计，拆解微电网主流通信协议差异，结合场景给出仪表选型方案，助力微电网项目高效落地。

一、微电网五大主流通信协议、适用场景大解析

Modbus｜现场采集通用基础协议（RTU / TCP）

Modbus是微电网现场应用广、兼容性强的基础协议。

Modbus-RTU（RS485总线）：布线简单、成本低、抗干扰强，适合近距离现场采集。光伏汇流箱、储能支路、普通负荷回路大量采用，采集基础电参量、双向电量，是小型微电网首选。推荐ADL400、DTSD1352、DJSF1352-RN直流电表。
Modbus-TCP（以太网）：网速更快、实时性更强，用于微电网核心控制柜仪表，对接EMS能量管理系统，支撑动态功率调节。APM5系列高端多功能仪表支持Modbus TCP，可采集谐波、波形、故障录波等高级电能质量数据。

型号	安装方式	功能	备注
AEM96	面板嵌入式	全电参量、双向电能、分时计费、2~31 次谐波、碳结算； Modbus-RTU和DL/T645-2007，精度：有功C级（0.5S 级）	次级关口核算计量，绿电与碳核算
ADL400	35mm 导轨式	三相全电参量测量、2~31 次谐波、正反向有功/无功电能、复费率；标配 RS485，支持 Modbus-RTU、DL/T645-2007，MID/UL 认证，三相电能C级（0.5S 级）	光伏汇流箱、储能、馈线柜计量
DTSD1352	35mm 导轨式	全电参量测量、2~31 次谐波、双向电能计量、8 时段表/8费率复费率；Modbus-RTU与DL/T645-2007 自适应，三相电能C级（0.5S 级）	低压配电箱、光伏/储能/充电桩计量
ADW300	35mm 导轨式	三相电参量、正反向电能、复费率、2~31 次谐波；RS485/4G/NB-IoT/LoRa/WiFi；Modbus-RTU/TCP、DL/T645-2007、MQTT可选，可配开口式互感器便捷安装，精度C级（0.5S 级），当采用自带开口式互感器时精度B级（1.0 级）	充电桩及配电改造项目
ADL200	35mm 导轨式	单相全电参量测量、正反向电能、复费率；Modbus-RTU与DL/T645-2007 自适应,精度B级（1.0 级）	单相回路、交流充电桩、建筑配电分项计量
DJSF1352-RN	35mm 导轨式	直流电压/电流/功率、正反向直流电能计量（双路直流输入）,支持DC 0-1500V；Modbus-RTU、DL/T645-2007，采用分流器时精度C级（0.5级	配霍尔传感器或分流器；储能直流侧、直流充电桩、直流配电回路

DL/T645｜电力贸易计量专用协议

DL/T645-2007是国内电能计量行业标准，主打精准双向电量结算、高抗干扰，是微电网并网关口计量的硬性需求。专门用于关口表、储能双向计量，可准确统计并网/离网状态下上下网电量，满足并网验收、绿电结算、碳核算。安科瑞DTZ1352/DSZ1352国网壁挂表、AEM96次级关口表均搭载DL/T645，兼顾Modbus双协议，贸易计量合规无忧。

型号	安装方式	功能	备注
DTZ1352 三相四线 DSZ1352 三相三线	壁挂式	三相U、I、P/Q/S、功率因数、频率，分相参数测量，正向/反向、分相/合相有功电能；四象限无功电能，尖峰平谷复费率分时计量，支持2套时区、时段表，可设置节假日费率,电量冻结：保存 12 个结算月历史电量，结算日可配置；支持数据冻结、电量保存。失压、失流、断相、过载、电流不平衡、开盖、编程、校时等事件记录。双通讯：RS485 + 红外；规约 DL/T645、DL/T698.45、Modbus-RTU，有功精度C级（0.5S 级）	国网规范型壁挂智能表，贸易级关口计量
DDZ1352	壁挂式	单相电能表，精度B级（1.0 级），规约 DL/T645、Modbus-RTU	单相用户计量
APM5系列（APM510/APM520）	面板嵌入式	三相电压、电流、有功/无功/视在功率、功率因数、频率、分相参数实时采集、四象限电能、双向有功/无功电能、视在电能；支持尖峰平谷复费率，实时需量、需量，电压、电流、功率极值记录、2～63次分次谐波、总谐波、奇偶次谐波含量三相电压/电流不平衡度、相角、电流K系数、波形因子、波峰系数、矢量图、实时波形、间谐波、电压闪变、故障录波、DI/DO、AI/AO；Modbus-RTU，以太网 Modbus-TCP和DL/T645-2007，精度：有功 C级（0.5S 级），可选D级（0.2S 级）	高低压电能监测与管理；微电网核心柜、进线回路
AEM96	面板嵌入式	全电参量、双向电能、分时计费、2~31 次谐波、碳结算； Modbus-RTU和DL/T645-2007，精度：有功C级（0.5S 级）	次级关口核算计量，绿电与碳核算
ADL400	35mm 导轨式	三相全电参量测量、2~31 次谐波、正反向有功/无功电能、复费率；标配 RS485，支持 Modbus-RTU、DL/T645-2007，MID/UL 认证，三相电能C级（0.5S 级）	光伏汇流箱、储能、馈线柜计量
DTSD1352	35mm 导轨式	全电参量测量、2~31 次谐波、双向电能计量、8 时段表/8费率复费率；Modbus-RTU与 DL/T645-2007 自适应，三相电能C级（0.5S 级）	低压配电箱、光伏/储能/充电桩计量
ADW300	35mm 导轨式	三相电参量、正反向电能、复费率、2~31 次谐波；RS485/4G/NB-IoT/LoRa/WiFi；Modbus-RTU/TCP、DL/T645-2007、MQTT可选，可配开口式互感器便捷安装，精度C级（0.5S 级），当采用自带开口式互感器时精度B级（1.0 级）	充电桩及配电改造项目
ADL200	35mm 导轨式	单相全电参量测量、正反向电能、复费率；Modbus-RTU与 DL/T645-2007 自适应,精度B级（1.0 级）	单相回路、交流充电桩、建筑配电分项计量
DJSF1352-RN	35mm 导轨式	直流电压/电流/功率、正反向直流电能计量（双路直流输入）,支持DC 0-1500V；Modbus-RTU、DL/T645-2007，采用分流器时精度C级（0.5级）	配霍尔传感器或分流器；储能直流侧、直流充电桩、直流配电回路
DJSF1352-D360 DJSF1352-D600	35mm 导轨式	直流电压/电流/功率、正反向直流电能计量（双路直流输入）,支持DC 0-1000V,电流360A/600A；Modbus-RTU、DL/T645-2007，自带分流器直接接入式，精度DJSF1352-D360 C级（0.5级）；DJSF1352-D600 B级（1.0级）	主要用于直流充电桩内部计量结算，DJSF1352-D600 具备MID认证

IEC104｜并网远动调度核心协议

属于电力调度级远动协议，以太网传输，打通微电网与上级电网调度平台。除上传电压、频率、有功功率等实时运行数据外，还可接收调度指令，完成并离网切换、功率限额管控，是并网型微电网必备协议。安科瑞ACCU-100微电网协调控制器、ANet系列通信管理机支持IEC104协议，实现多协议汇聚转换，一站式对接调度主站。

型号	安装方式	功能	备注
ACCU-100 微电网协调控制器	导轨式	数据采集+通讯管理+边缘计算+策略控制；支持 Modbus RTU/TCP、IEC 60870-5-101/103/104、MQTT	主站侧以IEC104 对接上级调度，实现光储充协调与功率调控
ANet-2E4SM 通信管理机	模块化导轨式	多协议汇聚与转换，上行支持IEC104（主/从）、IEC61850、MQTT	大型园区、工厂；一套数据可多平台同时转发

IEC61850｜大型智慧微电网高阶协议

面向变电站、大型园区复杂光储充一体化项目，统一设备数据模型，实现光伏、储能、开关、保护装置互联互通。支持故障录波、状态告警、设备协同控制，满足精细化运维需求。APView500电能质量在线监测装置、AM6中高压保护测控装置、ANet网关支持IEC61850，适合10kV及以上大型微电网升级。

型号	安装方式	功能	备注
APView500	嵌入式	电能质量在线监测（IEC61000-4-30 Class A）、谐波/间谐波/闪变/电压暂降、事件录波；Modbus-RTU/TCP、IEC61850 MMS	110kV 及以下并网关口电能质量监测
APView400	嵌入式	电能质量在线监测、稳态指标与事件记录；Modbus-RTU/TCP、IEC61850	并网关口、馈线电能质量监测
AM6 系列	嵌入式（开关柜屏体）	中高压微机保护测控（110kV~10kV 回路）、保护/测量/控制；可选 IEC61850	变电站、并网点保护测控
ANet 通信管理机	模块化导轨式	多协议汇聚与转换，上行支持IEC61850（含 IEC104/MQTT）	站控层组网、协议转换核心节点

扩展通信协议（MQTT / DL/T698.45 / Profibus）

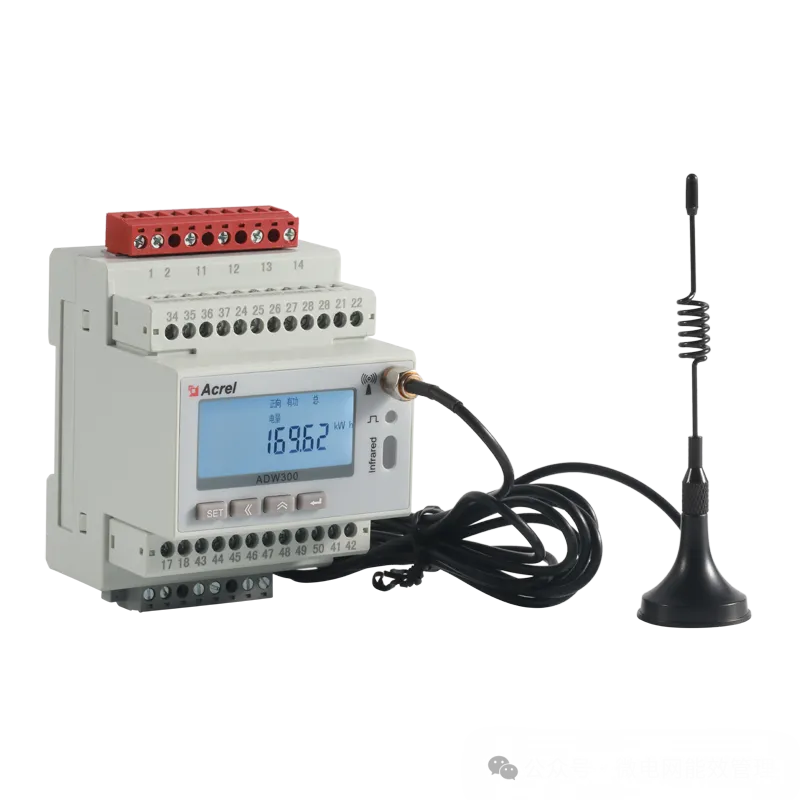

针对物联网上云、老旧配电改造场景，安科瑞仪表支持MQTT、DL/T698.45等扩展协议。ADW300物联网电表支持4G/NB-IoT/LoRa无线通信，改造项目无需重新布线，快速完成充电桩、配电回路分项计量，适配数字化能源中台接入。

协议/方式	承载介质	特点	安科瑞代表产品
Modbus-TCP	以太网	以太网承载，便于对接EMS、DCS 及第三方监控系统	APM5系列、ACR系列
Profibus	现场总线	工业现场总线，对接PLC、DCS 与变频器链路	ACR系列、ARD系列（可选）
MQTT	以太网/4G	物联网上云协议，支持第三方数据中台接入	ADW300、DDSY/DTSY 4G 系列
DL/T698.45-2017	RS485	面向对象的新一代电能表通信协议	ADL400 等导轨式电能表
YD/T 1363	RS232/RS485	通信行业标准，用于基站、数据中心配电监控	AMC96 系列智能电力监测仪

二、微电网分场景协议+仪表推荐方案

应用场景	通信协议	推荐表计	应用说明
新能源并网	DL/T645	DTZ1352	新能源并网柜作为贸易级关口计量结算
光伏发电单元	Modbus-RTU	ADL400、ADL200、DTSD1352	交流汇流箱及光伏支路电量采集，经RS485 上传通信管理机
储能系统	Modbus-RTU/DL/T645	DTSD1352-FC、ADL400/FC、DJSF1352-RN	交流侧双向计量、直流侧充放电量统计，精准核算充放电量
负荷	Modbus-RTU/DL/T645	ADW300、ADW210、DTSD1352、ADL200	分回路/多支路负荷计量与复费率统计，支持无线通信适配改造场景
充电桩	Modbus-RTU/DL/T645	DJSF1352-D360 DJSF1352-D600	充电装内计量直流侧充电量
并网点	DL/T645、IEC61850	DTSD1352、AEM96、APView500/400	关口电量统计，运行数据上传调度并接收调度指令
微电网核心柜	Modbus-TCP / IEC104	APM5 系列、ACR220ELH、ANet 网关	高频数据实时交互，支撑功率调节与负荷监测
大型智慧园区	IEC61850 / IEC104	AM6、AM5SE、APView500、ANet、ACCU-100	统一数据建模，实现多设备互联互通与协同控制

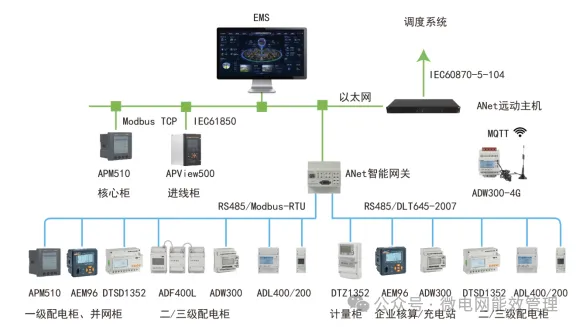

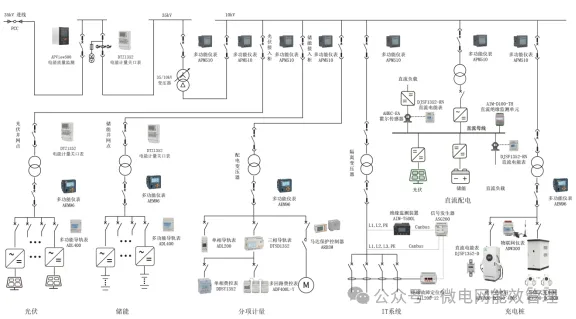

以一套典型的园区并网型微电网为例：各光伏汇流箱、储能支路、充电桩回路的ADL400、ADW300表计通过RS485总线以Modbus-RTU协议接入ANet通信管理机或者ACCU协调控制器；并网关口配置DTZ1352电能表，采用DL/T645-2007协议完成上下网双向电量计量；核心柜的APM5系列通过以太网Modbus-TCP与Acrel-2000MG能量管理系统高频交互，并经 ANet远动网关以IEC104上传调度。多协议各司其职、协同运行，构成微电网稳定运行的通信基石。

三、协议选型核心原则，少走项目弯路

小型离网微电网：Modbus RTU+DL/T645组合，性价比高，满足基础监测与计量。
工商业并网微电网：关口采用DL/T645，搭配IEC104远动协议，保障并网合规、调度可交互。
大型智慧园区/复杂微电网：选用IEC61850，实现保护、测控、电能质量设备统一建模，支撑高级协同控制。

安科瑞可提供智能电力仪表+通信网关+Acrel-2000MG微电网EMS平台一体化解决方案，覆盖从末端计量采集、协议转换、边缘控制到能量调度全链条。全系列表计兼容Modbus、DL/T645、IEC104、IEC61850、MQTT等主流规约，适配光储充微电网各类项目需求，助力项目实现精准计量、稳定调控、并网验收。
